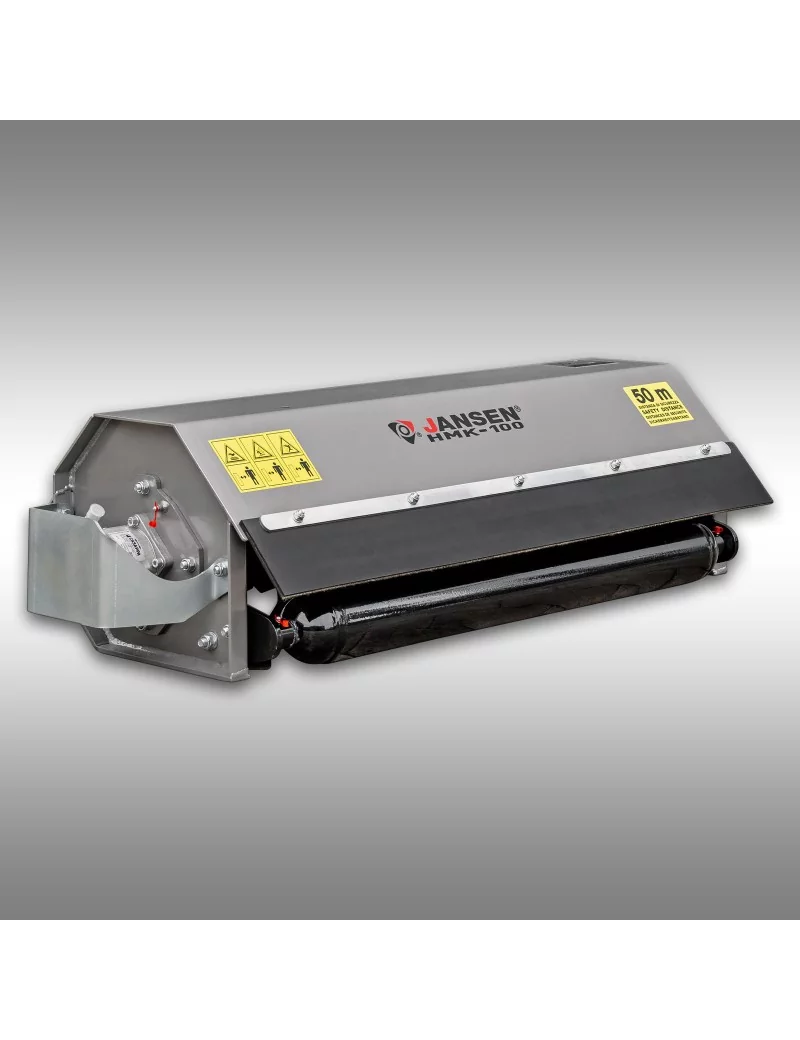

Tête de broyage hydraulique JANSEN® HMK-100 – utilisation universelle

La JANSEN® HMK-100 est une tête de broyage hydraulique compacte destinée à des travaux variés de fauchage et de broyage. Grâce à sa conception universelle, elle peut être montée de manière personnalisée sur des véhicules porteurs et des châssis porteurs adaptés.

La HMK-100 est volontairement proposée sans support spécifique au véhicule. Cela permet d’adapter individuellement la tête de broyage à un véhicule porteur existant. Pour la conception et la fabrication d’un support adapté ou d’un châssis adaptateur, nous mettons à disposition un schéma coté des points de fixation existants.

De plus, le JANSEN® HMK-100 peut notamment être monté et utilisé sur des modèles JANSEN® HMS compatibles.

Aperçu rapide – Les principaux avantages

• Tête de broyage à entraînement hydraulique
• Conception universelle pour des concepts de montage personnalisés
• Pour les véhicules porteurs et les châssis porteurs adaptés
• Également utilisable avec les modèles JANSEN® HMS compatibles
• Pompe hydraulique comprise dans la livraison
• Débit hydraulique requis : au moins environ 25 à 30 l/min
• Pression d’huile requise : au moins 150 bars
• Retour sans pression requis
• Raccords de pression : M18 × 1,5 – 12L
• Raccord de la conduite d’huile de fuite / retour sans pression : 1/4" BSP
• Sens de rotation de l’arbre à fléaux réversible
• 20 couteaux en Y montés sur paliers mobiles
• Arbre à marteaux de Ø 80 mm
• Rouleau suiveur de Ø 102 mm
• Poids monté : environ 82 kg

Entraînement hydraulique

Le JANSEN® HMK-100 est à entraînement hydraulique. La pompe hydraulique nécessaire à l'entraînement est déjà comprise dans la livraison de la tête de broyage.

Pour un fonctionnement fiable, un débit hydraulique d’au moins environ 25 à 30 l/min ainsi qu’une pression d’huile d’au moins 150 bars sont nécessaires.

De plus, un retour sans pression est requis. Avant le montage, il convient donc de vérifier si le véhicule porteur prévu ou son système hydraulique remplit les conditions requises.

Raccords hydrauliques

Pour l'intégration de la HMK-100 dans le système hydraulique, les raccords suivants sont nécessaires :

• Flexibles de pression : M18 × 1,5 – 12L
• Conduite de fuite d’huile / retour sans pression : 1/4" BSP

Important : les flexibles hydrauliques nécessaires ne sont pas fournis.

Les flexibles hydrauliques doivent être fournis ou fabriqués par le client en fonction du véhicule porteur concerné, de la longueur de flexible requise et de la configuration d’installation spécifique.

Sens de rotation de l’arbre à fléaux sélectionnable

Un autre avantage du JANSEN® HMK-100 réside dans la possibilité de changer le sens de rotation de l’arbre à fléaux et, par conséquent, des couteaux en Y.

L’entraînement hydraulique peut fonctionner dans les deux sens de rotation. En fonction de l’équipement hydraulique du véhicule porteur utilisé, le sens de rotation peut, par exemple, être sélectionné en intervertissant les conduites hydrauliques ou via une commande hydraulique à double effet ou une pédale à double effet adaptée.

Le HMK-100 s'adapte ainsi de manière flexible au véhicule porteur concerné et à la commande hydraulique existante.

Arbre à fléaux robuste équipé de 20 couteaux en Y

Le cœur du HMK-100 est constitué par le robuste arbre à fléaux d'un diamètre de 80 mm. L'arbre comporte au total 20 couteaux en Y montés de manière mobile.

La rotation de l’arbre à fléaux permet de saisir et de broyer la végétation. La HMK-100 est ainsi adaptée à divers travaux de fauchage et de broyage, ainsi qu’à l’entretien régulier des espaces verts et des terrains appropriés.

Rouleau suiveur pour un guidage régulier

Un rouleau suiveur robuste d’un diamètre de 102 mm favorise le guidage régulier de la tête de broyage sur le sol.

Associée à une conception compacte et aux lames en Y montées sur paliers mobiles, elle en fait une tête de broyage polyvalente adaptée aux systèmes porteurs hydrauliques compatibles.

Fixation universelle – adaptation personnalisée

L’un des avantages particuliers de la JANSEN® HMK-100 réside dans sa grande adaptabilité. La tête de broyage n’est pas limitée à un seul véhicule porteur, mais peut être adaptée par l’utilisateur à un véhicule porteur approprié ou à un châssis porteur correspondant.

Un support spécifique au véhicule n’est pas fourni. À la place, nous mettons à disposition un schéma de perçage coté indiquant les points de fixation existants.

Sur la base de ces cotes, le client peut concevoir et fabriquer un support ou un cadre adaptateur adapté.

Avant le montage, il convient de vérifier à la fois l'aptitude mécanique et la capacité de charge du véhicule porteur, ainsi que la puissance hydraulique disponible.

Convient également aux modèles JANSEN® HMS compatibles

Outre le montage personnalisé sur des véhicules porteurs adaptés, le JANSEN® HMK-100 peut notamment être monté et utilisé sur les modèles JANSEN® HMS compatibles.

Le HMK-100 peut ainsi être utilisé, par exemple, comme tête de broyage séparée ou supplémentaire pour les machines correspondantes de la série JANSEN® HMS.

Caractéristiques techniques

• Modèle : JANSEN® HMK-100
• Entraînement : hydraulique
• Débit hydraulique requis : au moins environ 25–30 l/min
• Pression d’huile requise : au moins 150 bars
• Retour hydraulique : retour sans pression requis
• Raccordement des flexibles de pression : M18 × 1,5 – 12L
• Raccordement de la conduite d'huile de fuite : 1/4" BSP
• Sens de rotation : des deux côtés / réversible
• Nombre de lames : 20 lames en Y
• Diamètre de l'arbre à marteaux : 80 mm
• Diamètre du rouleau suiveur : 102 mm
• Poids monté : environ 82 kg
• Dimensions de l’emballage : 1 300 × 620 × 480 mm (L × l × H)
• Poids avec emballage : env. 102,5 kg

Contenu de la livraison

• Tête de broyage JANSEN® HMK-100
• Pompe hydraulique

Les flexibles hydrauliques ne sont pas compris dans la livraison.

Les flexibles hydrauliques nécessaires doivent être achetés ou fabriqués individuellement par l'utilisateur en fonction des différents véhicules porteurs, des positions de raccordement et des longueurs de flexibles requises.

Remarque importante concernant le montage et la compatibilité

Le JANSEN® HMK-100 est livré sans support spécifique au véhicule et sans flexibles hydrauliques.

En cas d’utilisation sur un véhicule porteur particulier, la conception et la fabrication d’un support adapté ainsi que le montage dans les règles de l’art sont à la charge du client. Un schéma coté des points de fixation existants est fourni à cet effet.

Veuillez vérifier en particulier les conditions suivantes avant l’achat :

• Capacité de charge suffisante du véhicule porteur
• Possibilités de fixation ou d’adaptation adaptées
• Débit hydraulique d’au moins environ 25 à 30 l/min
• Pression d’huile d’au moins 150 bars
• Possibilité d’un retour sans pression
• Flexibles hydrauliques adaptés avec les raccords nécessaires

En raison de la grande diversité des véhicules porteurs et des configurations de montage individuelles possibles, aucune compatibilité générale ne peut être garantie en dehors des modèles JANSEN® expressément indiqués comme adaptés.

FAQ – Questions fréquentes sur le JANSEN® HMK-100

Quelle est la puissance hydraulique requise pour le HMK-100 ?

Pour son fonctionnement, un débit hydraulique d’au moins environ 25 à 30 l/min est nécessaire, avec une pression d’huile d’au moins 150 bars.

Un retour sans pression est-il nécessaire ?

Oui. Un retour sans pression est nécessaire pour le fonctionnement.

Quels sont les raccords hydrauliques nécessaires ?

Pour les conduites de pression, on utilise des raccords M18 × 1,5 – 12L. La conduite de fuite d’huile ou le retour sans pression est équipé d’un raccord 1/4" BSP.

Les flexibles hydrauliques sont-ils inclus dans la livraison ?

Non. Les flexibles hydrauliques doivent être fournis ou fabriqués par le client en fonction du véhicule porteur concerné et de la longueur de flexible requise.

La pompe hydraulique est-elle fournie ?

Oui. La pompe hydraulique prévue pour la tête de broyage est fournie.

Le sens de rotation de l'arbre à fléaux peut-il être modifié ?

Oui. L'entraînement hydraulique peut fonctionner dans les deux sens de rotation. La commutation concrète dépend de l'équipement hydraulique du véhicule porteur utilisé.

Quelles lames sont installées ?

Le HMK-100 est équipé au total de 20 lames en Y à montage mobile.

Un support spécifique au véhicule est-il inclus ?

Non. Le HMK-100 est livré sans support spécifique au véhicule. Pour la fabrication d’un support sur mesure, nous mettons à disposition un schéma coté des points de fixation.

Le HMK-100 peut-il être utilisé sur les modèles JANSEN® HMS ?

Oui. Le HMK-100 peut notamment être monté et utilisé sur les modèles JANSEN® HMS compatibles.

Conclusion

Le JANSEN® HMK-100 est une tête de broyage hydraulique compacte offrant de nombreuses possibilités d’adaptation personnalisée. Avec son arbre à marteaux de 80 mm, ses 20 couteaux en Y montés sur paliers mobiles, son rouleau de suivi de 102 mm et son sens de rotation réversible, il convient à divers travaux de fauchage et de broyage.

Grâce au schéma de perçage fourni, le client peut concevoir et fabriquer lui-même un support adapté à son véhicule porteur. Il est également possible de l’utiliser sur les modèles JANSEN® HMS compatibles.
